Disinstallazione scheda madre Nexus S

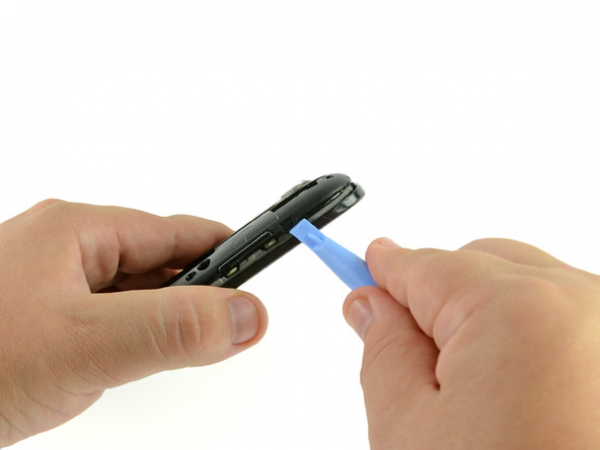

Inserisci gentilmente un attrezzo di apertura in plastica tra il pannello posteriore e la cornice interna vicino la fotocamera posteriore.

Utilizza un attrezzo di apertura in plastica per sollevare la cover posteriore lungo il perimetro del Nexus S.

Rimuovi il pannello posteriore dal Nexus S.

Utilizzando la punta di un attrezzo di apertura in plastica, solleva la batteria dal lato più vicino al jack auricolari.

Rimuovi la batteria dal Nexus S.

Utilizza il pollice per far scorrere la SIM card fuori dal porta SIM, verso il basso.

Rimuovi la SIM card.

Rimuovi le sei viti Phillips che fissano il telaio interno posteriore alla scocca interna.

Inserisci la punta piatta di un attrezzo di apertura in plastica fra il telaio interno posteriore e l'angolo in alto a sinistra del Nexus S.

Fai leva verso l'alto con l'attrezzo di apertura per sganciare l'angolo in alto a destra dalle clip che lo fissano al modulo interno.

Inserisci l'attrezzo di apertura in plastica alla destra del tasto accensione.

Fai scorrere l'attrezzo di apertura verso il basso, lungo il perimetro del Nexus S, in modo da sganciare le clip sul lato destro.

Come descritto nel passo precedente, sgancia le clip della parte inferiore del Nexus S.

Inserisci l'attrezzo di aperture in plastica e fai leva con questo per sganciare la clip finale che fissa il telaio interno posteriore al modulo interno.

Sfila e rimuovi il telaio interno posteriore dal Nexus S.

Disconnetti i seguenti cavi dalle loro rispettive prese sulla scheda madre:

Cavo jack auricolari

Cavo connettore digitizer

Connettore Fotocamera/scheda SIM

Inserisci la punta piatta di un attrezzo di aperutra in plastica al di sotto del connettore jack auricolari e fai leva verso l'alto.

Assicurati di fare leva sul connettore e non sulla presa. Fare leva sulla presa potrebbe causare gravi danni.

Ripeti la procedura per i connettori digitizer e fotocamera posteriore/scheda SIM.

Rimuovi le tre viti Phillips che fissano la scheda madre al modulo display anteriore.

Inserisci l'attrezzo di apertura in plastica vicino all'angolo in basso a destra della scheda madre, e fai leva verso l'alto per estrarla dal suo alloggiamento.

Solleva e rimuovi la scheda madre.
