Disinstallazione scheda madre iPhone 4S

Prima di smontare il tuo iPhone, assicurati che sia spento.

Svita le due viti a pentalobo di 3,6 mm, situate accanto al connettore dock.

Durante il rimontaggio, ti consigliamo di sostituire le viti a cinque punte con le viti Phillips equivalenti.

Dovrebbe essere sufficiente utilizzare il cacciavite a 5 punte solo una volta, in quanto in grado di togliere facilmente le viti.

Spingi il pannello posteriore verso il bordo superiore dell iPhone, facendolo scorrere verso l'alto.

Il pannello si sposterà di circa 2 mm.

Separa il pannello posteriore dal retro dell'iPhone, avendo cura di non danneggiare le linguette di plastica attaccate al pannello posteriore.

Rimuovi il pannello posteriore dall'iPhone

Svita le viti che fissano il connettore della batteria alla scheda madre, ovvero:

Una vite del diametro di 1,7 mm Phillips

Una vite del diametro di 1,5 mm Phillips

Utilizza un attrezzo di apertura in plastica per tirare il contatto dalla parte inferiore del connettore della batteria.

Prima di rimontare il contatto, assicurati di averlo pulito con un detergente sgrassante come Windex o alcool isopropilico. Gli oli sulle tue dita potrebbero causare interferenze wireless.

Utilizza il bordo dell'attrezzo di apertura in plastica per sollevare delicatamente il connettore della batteria dalla sua presa sulla scheda madre.

Fai molta attenzione a sollevare solo il connettore della batteria e non il connettore della scheda madre. Se viene sollevato il connettore della scehda madre, questo potrebbe rompersi interamente.

Inserisci il bordo dell'attrezzo di apertura in plastica tra la batteria e l'involucro esterno vicino all'angolo in basso a sinistra dell'iPhone.

Fai scorrere l'attrezzo di apertura in plastica lungo il bordo destro della batteria e fai leva in diversi punti per separare completamente la batteria dall'adesivo che la fissa alla parte esterna.

Utilizza la linguetta di plastica trasparente per staccare la batteria dall'adesivo che la fissa all'iPhone.

Rimuovi la batteria.

Rimuovi le seguenti viti che fissano il cavo connettore dock alla scheda madre:

Una vite Phillips da 1.5 mm

Una vite Phillips da 1.2 mm

Rimuovi la copertura metallica del cavo connettore dock.

Utilizza un attrezzo di apertura in plastica per sollevare il cavo dock dalla sua presa sulla scheda madre.

Solleva il cavo connettore dock dall'adesivo che lo fissa alla scheda madre e al lato della recinzione dell'altoparlante.

Utilizza un attrezzo di apertura in plastica per sollevare il cavo dell'antenna dalla sua presa sulla scheda madre.

Fai passare il cavo dell'antenna da sotto le linguette metalliche collegate alla scheda madre.

Se presente, utilizza una pinzetta o un attrezzo di apertura per rimuovere l'anello di plastica esterno situato sulla parte superiore del modulo flash della fotocamera posteriore.

Rimuovi le seguenti quattro viti che fissano la copertura del cavo alla scheda madre:

Una vite Phillips da 2.7 mm

Una vite Phillips da 2.6 mm

Una vite Phillips da 1.3 mm

Una vite Phillips da 1.2 mm

Utilizza un attrezzo di apertura in plastica per sollevare le linguette della copertura del cavo fuori dalle fessure della placca EMI sulla scheda madre.

Solleva la copertura del cavo dal bordo più vicino al lato superiore e rimuovilo dall'iPhone.

Utilizza un attrezzo di apertura in plastica per sollevare il connettore della fotocamera posteriore dalla sua presa sulla scheda madre.

Durante questa operazione, fai molta attenzione a non danneggiare nessun componente nell'area vicina alla scheda madre.

Rimuovi la fotocamera posteriore dall'iPhone

Sotto la fotocamera troverai una piccola guarnizione in gomma, orientata verso la parte posteriore. Assicurati che sia ben collocata in fase di rimontaggio.

Utilizza un attrezzo per l'estrazione della SIM Card o una graffetta per estrarre la scheda SIM ed il porta scheda.

Questo passaggio potrebbe richiedere una notevole quantità di forza.

Rimuovi la scheda SIM ed il porta scheda.

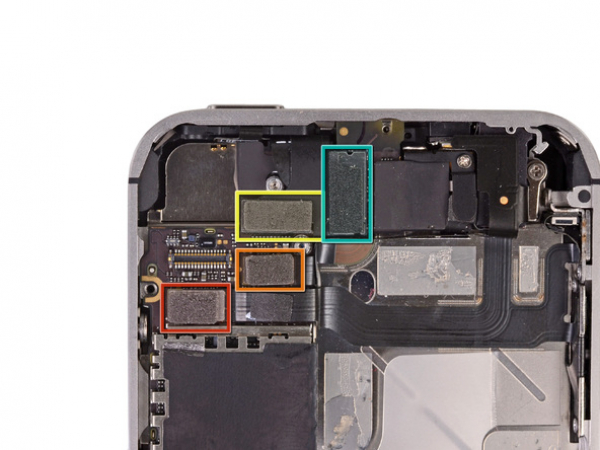

Rimuovi i cinque cavi situati nella parte superiore della scheda madre nel seguente ordine:

Cavo jack auricolari/tasto volume

Cavo fotocamera frontale

Cavo digitizer

Cavo dati display

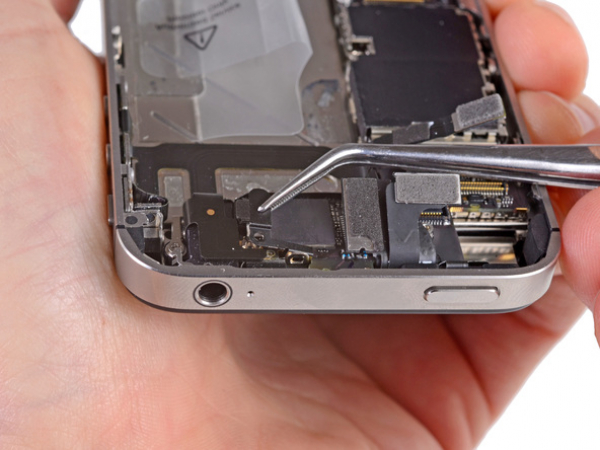

Cavo tasto accensione (posto sotto il cavo jack auricolari/tasto volume come mostrato nella seconda foto)

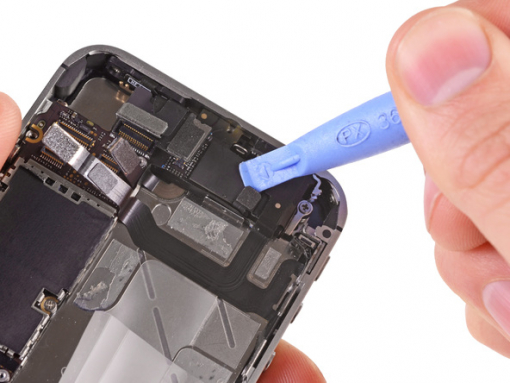

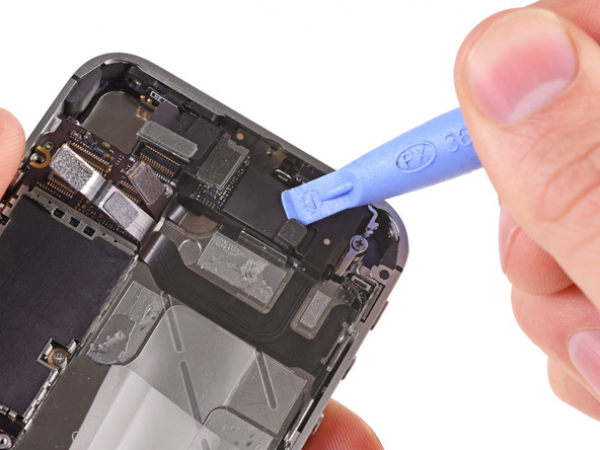

Per scollegare i cavi, utilizza un attrezzo di apertura in plastica in modo da sollevare gentilmente i loro connettori dalla scheda madre.

Presta molta attenzione, quando scolleghi i cavi, a non danneggiare nessuno dei piccoli e delicati componenti della superficie.

Rimuovi la vite Phillips da 1.5 mm che fissa il clip di connessione alla scheda madre, vicino al jack auricolari.

Solleva il piccolo clip di connessione dalla scheda madre e rimuovilo dall'iPhone.

Utilizza un piccolo cacciavite a spacco per rimuovere il distanziale di 4,8 mm vicino al jack auricolari.

Utilizza un attrezzo di aperura in plastica per scollegare l'antenna Wi-Fi dalla scheda madre.

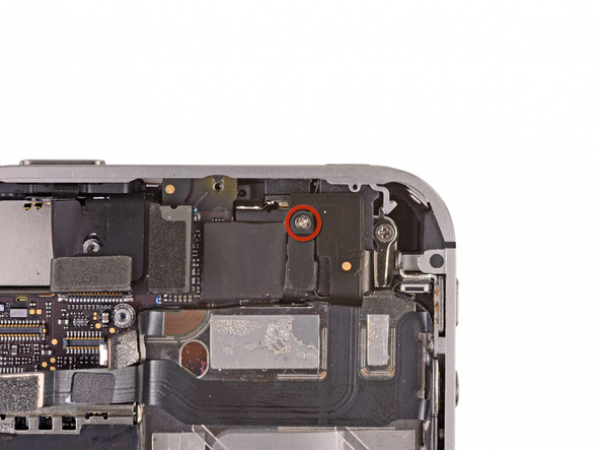

Se presente, stacca il pezzo di nastro adesivo nero che copre le viti nascoste vicino al tasto accensione.

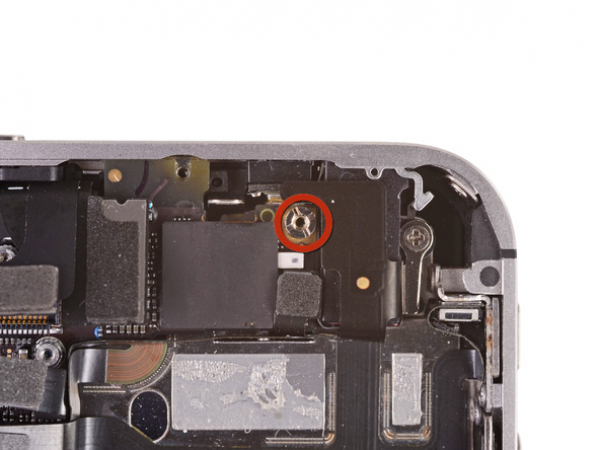

Rimuovi la vite Phillips da 2.6 mm che fissa la scheda madre vicino al tasto accensione.

(Fai attenzione quando rimuovi questa vite e il contatto di alimentazione collegato ad essa; la linguetta del contatto si estrarrà con la vite)

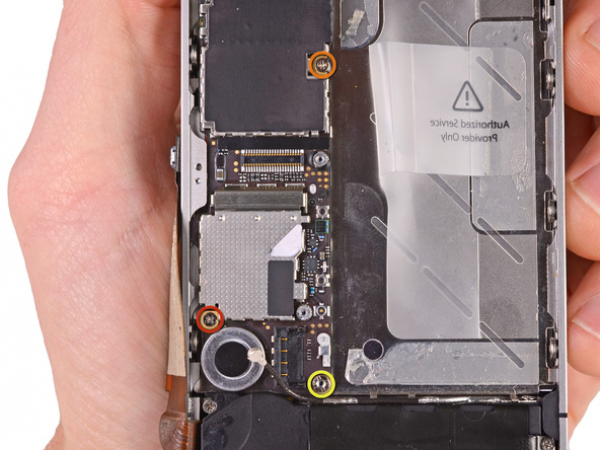

Rimuovi le seguenti viti che fissano la scheda madre al pannello:

Una vite Phillips da 2.5 mm vicino al motore di vibrazione.

Una vite Phillips da 2.4 mm

Un distanziatore da 3.6 mm lungo il lato della scheda madre più vicino all'apertura della batteria

Utilizza un piccolo cacciavite a spacco per rimuovere il singolo distanziatore da 3.6 mm

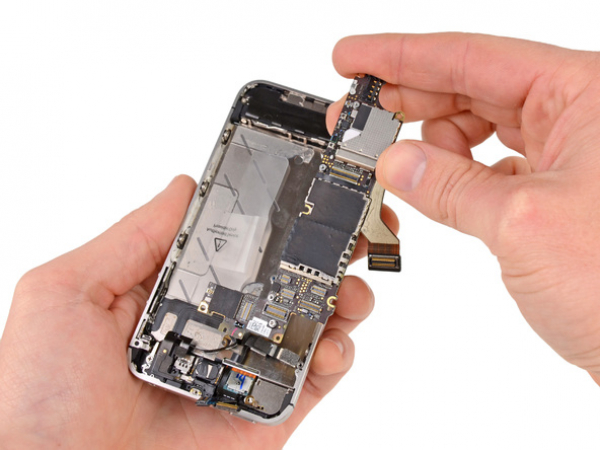

Facendo molta attenzione solleva la scheda madre dal lato più vicino alla recinzione dell'altoparlante, e estraila dalla parte superiore dell'iPhone.

Rimuovi la scheda madre.

Prima del riassemblaggio, assicurati di pulire tutti i contatti metallo-metallo sulla scheda madre (non le metà di accoppiamento dei connettori!) con un prodotto sgrassante con alcool isopropilico, come Windex. Gli oli sulle tue dita potrebbero causare problemi di connessione.

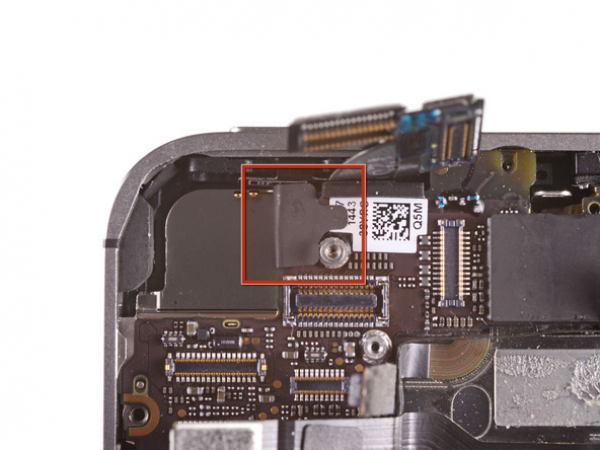

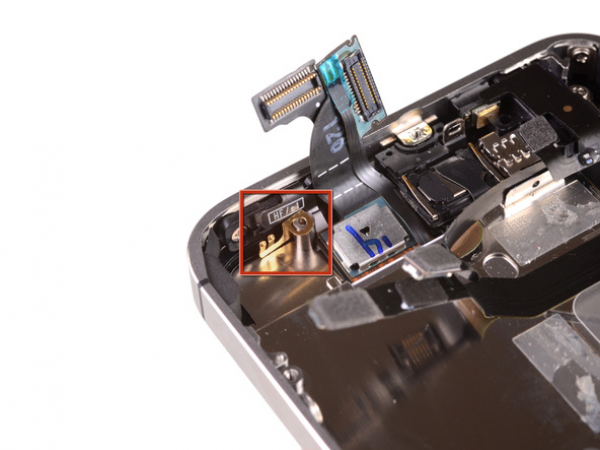

Assicurati di non perdere la piccola placchetta di connessione della fotocamera posteriore, vicino al tasto accensione. Questa placchetta è posta sulla parte superiore del PCB, avvitata, e coperta con un nastro adesivo di plastica nero.
